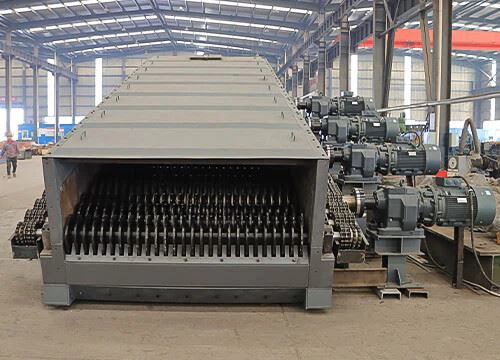

Coal Roller Screen er nýstárleg skimunarlausn sem sameinar aðskilnað og flutningsaðgerðir í einu kerfi. Hann samanstendur af mörgum öxlum með slitþolnum-skífum sem snúast samstillt, sem skapar kraftmikið skimunaryfirborð sem tryggir sléttan gang, stöðugt efnisflæði og nákvæma stærðaraðskilnað.
Almennt kallaður Wobble Feeder eða Disc Screen, Coal Roller Screen er sérstaklega áhrifarík við vinnslu á erfiðum efnum eins og blautum kolum, klístri málmgrýti eða slípiefni. Ólíkt titringsskjám kemur opin hönnun hans í veg fyrir stíflu og gerir stöðuga, skilvirka notkun jafnvel við erfiðar aðstæður, viðheldur mikilli vinnslugetu og skimunarnákvæmni.
Rúlluskjár okkar eru mikið notaðir í kolaframleiðslu, námuvinnslu, sementsverksmiðjum, málmvinnslu og efnageiranum. Með harðgerðri hönnun, langvarandi-íhlutum og litlum viðhaldsþörfum, bjóða þeir upp á verulegar framleiðni, áreiðanleika og-kostnaðarhagkvæmni verksmiðjunnar.
Hvernig virkar kolvalsskjár?
Skimunarsvæðið samanstendur af mörgum samsíða rúlluöxlum, skjáskaftið er búið fjölda skjöpraðra skjáskífa, rúlluásarnir snúast í sömu átt, til að átta sig á fóðrun og skjá efna.
Skjáryfirborðið á Coal Roller Screen er samsett úr nokkrum samsíða raðsköftum sem eru búnar mótuðum skjáskífum og skjástokkarnir eru knúnir af akstursbúnaðinum til að snúast í sömu átt á sama hraða og mynda rúllandi skjáflöt.
Þegar efnið flæðir á skjáflötinn getur það myndað jafnþykkt efnisflæði og með ákveðinni hröðun.
Bilið á milli skjáskaftsins og skjáskífunnar myndar skjáholið, efnið sem er minna en skjágatið verður fyrir eigin þyngdarafl og snúningskrafti skjáskaftsins og verður efnið undir skjánum í gegnum skjáholin. Efni sem er stærra en skjágötin heldur áfram að komast inn eftir yfirborði skjásins undir virkni snúnings skjáskífunnar, verður efnið á skjánum og nær loks flokkun efnisins.
Coal Roller Screen Core Components
Fyrirtækið okkar hefur hæft tæknifólk og fullkomið gæðastjórnunarkerfi, til að tryggja hágæða kjarnahluta rúlluskjásins, til að veita tryggingu fyrir-afkastamikilli notkun vörunnar.
Skjáskaftsamsetning
350x350Skjáskaftssamsetningin samanstendur af mótor + lækkandi, skjáskafti, skjáskífu, flatlykli, læsihnetu, tengi, legusæti og aukahlutum fyrir legusæti. Drifmótorinn er tengdur við afrennsli og skjáskaft í gegnum tengið.
Hönnun skjáskaftsins er sanngjörn og örugg, sem getur í raun forðast fyrirbæri að beygja og brjóta valsskaftið.
Þegar einhver hópur skjáskafta bilar getur efnið haldið áfram að hreyfast áfram undir því að ýta á fyrri skjáskaft og skimunin getur starfað eins og venjulega. Skjáásburðarsætið er komið fyrir utan á hliðarplötu skjákassans til að auðvelda í sundur.
Skjár diskur
Coal Roller Screen er steyptur með slitþolnu-mangan krómblendi stáli, sem hefur góða slitþol og getur tekist á við högg og slit stórra efna án aflögunar eða brota.
Coal Roller Screen er hannaður sem fleygbogaskjár og er ávalur til að koma í veg fyrir skörp horn, þannig að snúningsviðnám skjásins sé lágmarkað.
Parabolic lögun skjáskífunnar getur hámarkað truflunargetu kolvalsskjásins á efnisflæðið og bætt skimunarhraða.
Coal Roller ScreenUpplýsingar
Drive tæki
Það notar einn-ás eins-mótor drif eða fjölás keðjusamsetningu, hæfilega aflstillingu og skjáyfirborðsbyggingu til að dreifa efnisálagi jafnt á skjáinn og tryggja sléttan gang.
Hönnunarbygging akstursbúnaðarins er einföld, auðvelt að setja upp og taka í sundur og tengda skjáskaftið er ekki hreyft þegar það er tekið í sundur.
Akstursbúnaðurinn er fyrirferðarlítill að stærð, léttur að þyngd, langur líftími og lítill viðhaldskostnaður.
Skjár diskur
Coal Roller Screen diskur með þreptu skipulagi, sanngjarnari hönnun. Coal Roller Screen diskur hefur góða höggþol og mun ekki birtast nein aflögun og brot fyrirbæri.
Coal Roller Screen diskur hefur góða slitþol og langan endingartíma. Skjádiskurinn með fleygbogaformi hefur hæfilega hönnun og mikla samsetningarnákvæmni, sem getur bætt skimunarnákvæmni.
Skjákassi
Meginhluti kolvalsskjásins er soðinn með lág-blendi og há-styrk burðarstáli. Allar skjáskaftssamstæður eru festar við vélarhlutann með tengiboltum. Slitþolnar -fóðurplötur eru settar upp á hlið vélarinnar til að koma í veg fyrir beina snertingu milli efna og kassans og lengja endingartíma búnaðarins til muna. Og slitþolin fóðurplata og skjákassinn eru tengdir með boltum, sem auðvelt er að skipta um.
Verndarhúsnæði
Hlífðarhlíf kolarúlluskjásins er soðið með NM500 slitþolinni álplötu, úðað með -ryð- og-tæringarmálningu og tengt við tunnuna og úttakshúsið að framan og aftan.
Heildarþétting skjákassans getur í raun komið í veg fyrir rykmengun, dregið úr áhrifum á umhverfið og uppfyllt kröfur um græna byggingu.
Hlífðarhúsið er með athugunarglugga til að auðvelda eftirlit með notkun vélarinnar.
Slitþolinn-fóðurplata
Slitþolna -fóðurplatan er úr álefni og allt framleiðsluferlið tekur upp suðu, hitameðferð, vinnslu og aðra færibandsframleiðslu, sem hefur langan endingartíma og sterka slitþol, hörku og höggþol.
Innan í skjákassanum og snertiflöturinn á milli stýrigrópsins og efnisins eru slitþolnar -fóðurplötur, sem geta verndað skjákassann og aukið endingu stýrigrófsins. Fóðurplatan er fest saman við móðurplötuna með boltum og skiptin er þægileg.
Sjálf-hreinsandi tæki
Sjálf-hreinsibúnaður skjáskaftsins er úr slitþolnu-stáli og er búinn skurðbrún sem hallar að neðri hluta skjáskaftsins. Sumt trefjarusl og klístrað efni sem fest eru við skjáinn verða sjálfkrafa hreinsuð af hreinsibúnaðinum til að leysa stíflun á yfirborði skjásins.
Coal Roller ScreenEiginleikar
01/ Pre-mölunarskimun
Áður en hráefnin fara inn í aðal mulningsbúnaðinn eins og kjálkakrossar og hamarkrossar, getur þessi kolvalsskjár á skilvirkan hátt for-úthreinsað efnin í duftformi. Þessi ráðstöfun getur í raun komið í veg fyrir stíflu á mulningshólfinu, aukið verulega vinnslugetu og skilvirkni aðalmölunarbúnaðarins og dregið beint úr viðbótarorkunotkun sem stafar af vinnslu fíns efnis. Það nær orkusparnaði og skilvirkni bata frá ferli stigi.
02/ Mikil-nákvæmni skimun
Fyrir efni með hátt rakainnihald, mikla seigju eða flóknar samsetningar sem erfitt er að meðhöndla með hefðbundnum titringsskjám, nær rúlluskjárinn okkar, með einstaka snúningsskimunarreglu og þvingaða flutningsgetu, framúrskarandi skimunarnákvæmni. Skjádiskurinn hefur sjálf-hreinsandi áhrif við snúning, sem getur á áhrifaríkan hátt brotið niður klístraða kekki og tryggt ítarlegri efnisaðskilnað. Skilvirkni er mun meiri en hefðbundins búnaðar.
03/ Sveigjanlegt skipulag
Til að mæta framleiðslulínuskipulagningu og plássþvingunum mismunandi viðskiptavina býður þessi búnaður upp á mikinn sveigjanleika í stillingum. Það styður ýmsar uppsetningaraðferðir eins og lárétt og hallandi og getur stillt heildarhallahornið. Það getur auðveldlega fellt inn í fyrirferðarlítið svæðisskipulag eða flókið núverandi framleiðsluferli, sem veitir þér sérsniðnar lausnir.
04/ Notendavænt-aðgerð
Við erum staðráðin í að gera aðgerðina einfalda. Stýrikerfið er hannað á innsæi og auðvelt er að ná tökum á því. Á sama tíma býður búnaðurinn upp á tvær aðgerðastillingar: handvirka og fullsjálfvirka. Hægt er að skipta um sveigjanlega í samræmi við framleiðslusveiflur þínar og uppfærsluþarfir snjöllu verksmiðjunnar, sem gefur traustan grunn til að ná ómannaðri og miðlægri stjórn.
05/ Meðfylgjandi hönnun
Búnaðurinn tekur upp-lokaða uppbyggingu, sem getur í raun bælt rykdreifingu meðan á notkun stendur og dregið verulega úr vélrænum rekstrarhávaða. Þetta skapar ekki aðeins hreinna, hljóðlátara og öruggara vinnuumhverfi fyrir starfsfólkið, heldur hjálpar fyrirtækjum einnig að uppfylla sífellt strangari umhverfisverndar- og iðnaðaröryggisstaðla.
06/ Lágur rekstrarkostnaður
Þökk sé öflugri og endingargóðri uppbyggingu vélarinnar, lágmarks viðhaldsþörf og framúrskarandi-orkusparandi frammistöðu vörunnar sjálfrar, býður kolvalsskjárinn okkar þér umtalsverðan kostnaðarkosti allan líftímann. Minni niður í miðbæ, minni varahlutanotkun og orkukostnaður, allt til samans skilar-mikilli fjárfestingarávöxtun til lengri tíma litið og heildarbata í arðsemi.
Sendu inn kröfur þínar og talaðu við einn af tæknifræðingunum okkar um verkefnið þitt.
Hafðu samband til að fá besta verðið
Coal Roller ScreenSækja bækling
Af hverju að velja Coal Roller Screen?
Coal Roller Screen VS hefðbundnir skjár, hafa eftirfarandi kosti.
Rúlluskjáir eru greinilega betri en hefðbundnir skjáir, sérstaklega þegar um er að ræða erfitt að skima, blautt, klístrað lausuefni, fóðrun og sigtun er greinilega betri en hefðbundin skjár, sem oft sýna bakst og festast við þessi efni.
Coal Roller Screen starfar með lítilli orkunotkun og lágum kröfum, og án titrings, hávaða eða sendingar álags, sem gerir þá tilvalin fyrir bæði kyrrstæða og flytjanlega notkun.
Í samanburði við hefðbundna skjáinn sem notar titring til að aðgreina efni titrar kolvalsskjárinn ekki, búnaðurinn er tiltölulega sterkur, þarfnast ekki tíðar viðhalds og yfirferðar og heildarlíftími búnaðarins er lengri.
Coal Roller Screen er sjálfhreinsandi-og hannaður til að standast stíflu og draga úr blindu. Þeir eru einnig með sjálfvirkt smurkerfi og hjólabakaðgerð til að leysa á fljótlegan og auðveldan hátt hvers kyns truflun.
Coal Roller Screen er hægt að fóðra með svuntumatara eða beint í gegnum vörubíla eða hleðslutæki. Enginn annar búnaður er nauðsynlegur til að aðstoða fóðrunina, sem dregur úr kostnaði við mannvirkjagerð og búnað.
Framleiðsluaðstaða
Hágæða vélræn vara, verður að hafa framúrskarandi verkfærabúnað. Til að tryggja nákvæmni þess og mæta þörfum stórra pantana. Henan Excellent Machinery Co., Ltd á 140 sett af faglegum búnaði, þar á meðal fimm-ása gantry machining-center, CNC boring and Milling Machining Center, Lóðrétt machining Center, Lóðrétt CNC Machining Center, Gantry Machining Center, Laser Cutting Machine, Laser Pipe Lace Machine Cutting Machine, CNC Lóðrétt vinnslustöð, Miðstöð osfrv. Háþróaður vinnslu- og framleiðslubúnaður, þar á meðal umhverfissprautunarherbergi og hitameðferðarbúnaður og ofurstór yfirborðshitameðferð.
Strangt gæðaeftirlit
Sem stendur hefur EXCT að fullu staðist ISO9001-2008 alþjóðlega gæðakerfisvottun, fullkomið gæðakerfi tryggir að frá vöruþróun og hönnun, framleiðslu, innkaupum og framboði til sölu- og þjónustuferlis hafi verið skilvirkt gæðaeftirlit.
EXCT hefur strangt og hæft skoðunarteymi til að tryggja árangur gæðaeftirlits. Gæðaeftirlitsdeildin hefur strangt prófunarferli sem gengur í gegnum stig hráefnisöflunar, framleiðslu og uppsetningar til að tryggja að sérhver búnaður sem afhentur er viðskiptavinum sé hæfur.
Coal Roller ScreenMál
Coal Roller Screen er sérstaklega hentugur fyrir blautt, klístrað efni og til að fjarlægja efni með hátt hlutfall af leir. Kolvalsskjár er notaður í safn- og námuvinnsluforritum til að raða-hringi-námuefnis fyrir aðalkrossarann.
Sendu inn kröfur þínar og talaðu við einn af tæknifræðingunum okkar um verkefnið þitt.
Fáðu hentugustu vörulausnina og tilboðið ókeypis!!!
Almennar tækniforskriftir
EXCT Coal Roller Screen er sérsniðin fyrir hvert umsóknarefni til að veita bestu stillingar og uppfylla allar kröfur þínar. Stillingarupplýsingar eru dæmigerð gildi til viðmiðunar. Vinsamlegast hafðu samband við tæknifræðinga okkar til að fá frekari aðstoð við val á búnaði.
| Fyrirmynd | Skjárbreidd (Mm) | Stýrður ás/grunnur | Flokkuð kornastærð (Mm) | Drifkraftur (Kw) | Meðhöndlunargeta (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Athugið: Hægt er að aðlaga fjölda rúlla í samræmi við kröfur viðskiptavina.
Leiðbeiningar um val
1. Hvaða efni á að skima: ____________
2. Meðhöndlunargeta: __________ (t/klst.)
3.Efnisþéttleiki:___________(t/m3)
4.Hámark. kornstærð fóðurefnisins: ______mm
5.Hver er hlutfall hámarksefnis í heildarfóðurefnum? __________%
6.Hver er stærð skjágatsins á rúlluskjánum?__________(mm)
7.Eru einhverjar kröfur um fyrirkomulag rúlluskjásins? Er það lárétt eða hallað?
8.Hvers konar búnaður mun fæða efnið í rúlluskjáinn?
9.Hvaða tegund af búnaði mun fá efnið frá rúlluskjánum?
10. Virkar kolvalsskjárinn einn eða með öðrum búnaði til að mynda kerfi? Ef þú myndar kerfi, vinsamlegast gefðu upp flæðirit eða skipulagsteikningu af öllu kerfinu fyrir verkfræðinga okkar til að vísa til.
Coal Roller Screen Varahlutir
Duplex Roller keðja
Skjáskaftsamsetning
Bearing
Coal Roller Screen Service
Hagkvæmnisskýrsla verkefnis
Vefhönnun og skipulagning
Fyrirmyndarval og tillaga
Líkanvalsútreikningur
3D líkan og teikningar
Borgaraleg hönnun
Uppsetning og gangsetning
Fjargreining
Þjálfunarþjónusta
Viðhaldsáætlun
