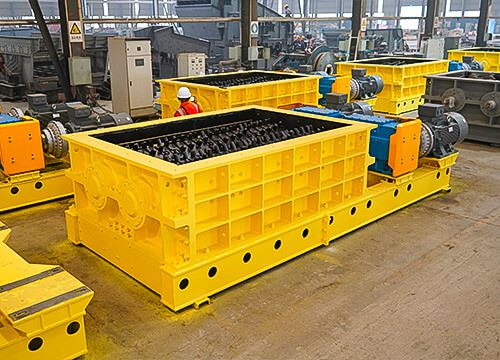

Coal Sizer Crusher er með tenntum tromlum sem eru búnar útskiptanlegum mulningahringum sem eru festir á mulningshringjum. Þessi hönnun gerir kleift að skipta út einstökum valnum í stað heilra hringanna, sem dregur verulega úr varahlutakostnaði og niður í miðbæ en lækkar heildarrekstrarkostnað. Tvíburatromlurnar snúast hver í áttina að annarri og skapa marga álagspunkta á efnið fyrir skilvirkt brot. Hönnuð fyrir mikla-afköst, þola trommurnar mikla mulningskrafta á sama tíma og þeir viðhalda stöðugum framleiðslugæðum.

Álagsgeisli sem staðsettur er fyrir neðan tvítenntu rúllurnar tryggir nákvæma stjórn á vörustærð, lágmarkar myndun fínefna og eykur almenna mulningarvirkni. Fyrir utan opnar-kolanámur og stór-námuvinnsla, er Coal Sizer Crusher einnig hægt að aðlaga til að meðhöndla leir, gróðurmold, kalkstein, gifs, kopar, járn og önnur efni til að mæta fjölbreyttum kröfum viðskiptavina.

Coal Sizer Crusher crusher notar klippukraftinn og togkraftinn á milli tannhjólanna til að brjóta efnin.

Coal Sizer Crusher er með tveimur innsnúningum tenntum rúllum með skiptanlegum tönnum. Hentugasta fóðrunaraðferðin er með svuntufóðrari eða skimunarbúnaði, sem flytur efnið á jöfnum hraða og dreifir því jafnt yfir tannhjólin.

1.Steinefnið er gripið af fremstu hliðum andstæðra snúningstanna og verður fyrir álagi undir einbeittu álagi snúðstennanna. Álagið veldur því að steinefni brotnar meðfram náttúrulegri áferð þess.

2. Steinefni er spennubrotið með því að verða fyrir þriggja punkta hleðslu, sem er á milli framtannaflata á öðrum snúningnum og afturtannaflata á hinum snúningnum.

3.Fyrir steinefnið sem hefur ekki verið að fullu brotið, í gegnum snúningstennurnar og fastar tennur brotsjórsins er hægt að brjóta frekar til að tryggja 3d víddarkröfur losunarefnisins.

product-496-330

Drive tæki

Tvær sjálfstæðar drifeiningar, hver drifeining inniheldur: mótor, há-endatengi, gírkassa, lág-endatengi. Hár-endatengi notar vökvatengi til að tengja mótorinn við gírkassann. Gírkassinn notar þyrillaga gírbyggingu með samhliða öxlum til að uppfylla kröfur um aflflutning, hraðahlutfall og tog undir miklu álagi á Coal Sizer Crusher.

Tennt rúlla

Tannrúllu má skipta í Primary Coal Sizer Crusher Toothed Roller og Secondary Coal Sizer Crusher Toothed Roller. Auðvelt að setja upp og taka í sundur Coal Sizer Crusher tannhausinn, sem getur dregið verulega úr viðhaldstíma og lækkað viðhaldskostnað.

Húsnæði

Coal Sizer Crusher húsið er hannað sem stífur hýsilgrind og húsið er úr steyptu stáli og tengt með sterkum boltum. Slitþolnar -plötur eru settar utan um húsið að innanverðu og kamburlaga slitplötur eru settar upp á báðum hliðum hússins til að koma í veg fyrir að of mikið efni festist við tannkljúfarrúllur.

Synchromesh Gear

Aðal Coal Sizer Crusher er búinn samstillingargírum á enda tannrúllanna. Samstilltur gír og rúlluás eru tengd með stækkunarhylkinu, sem getur tryggt hlutfallslegan stöðugleika bitstöðu mulningartanna á tvöföldu rúllunum og getur þvingað brot á stórum efnum, sem gerir útskriftarstærðina einsleita.

Smurbúnaður

Coal Sizer Crusher samþykkir miðstýrt sjálfvirkt smurkerfi, það getur verið meiri olíufyllingartími, olíufyllingartími Stillingar, áreiðanlegar til að tryggja skilvirka og áreiðanlega smurningu hvers hluta. Sjálfvirk stjórn á olíubirgðabili tíma, olíu framboð þrýstingur er stór, olíu framboð hraði er hratt, legið er að fullu smurt á áhrifaríkan hátt, þannig að kjarnahluti tannrúllulaga til að ná góðri smurningu, lengja endingartíma tannvalssins til muna.

Hlaupabúnaður

Sportækið er komið fyrir neðst á Coal Sizer Crusher og knúið áfram af mótor til að fara eftir brautinni að viðhaldsaðganginum, sem auðveldar auðvelt viðhald og forðast að taka í sundur. Þessi hönnun gerir búnaðinum kleift að fara mjúklega á milli rekstrar- og viðhaldssvæða, dregur úr handavinnu og lágmarkar niður í miðbæ meðan á viðhaldi stendur og eykur þannig skilvirkni í rekstri.

Fóðrunarkornastig aðalstærða er minna en eða jafnt og 1500 mm og losunarkornið er minna en 300 mm. Fyrirkomulag mulninga tannforma og tannforma er raðað eftir sérstökum spíraltönnum. Myljandi tennurnar eru steyptar úr slitþolnu og höggþolnu álstáli. Primary Sizer tannrúlla hefur einstaka og nýstárlega tannhönnunarbyggingu með djúpri spíraldreifingu fyrir mikla framleiðni. Götin sem fara framhjá eru mynduð á milli tannhjólanna tveggja og hliðarplötubolsins til að skima og mylja efni í sömu röð.

product-1360-344

Fóðrunarstærð aukastærðar er minni en eða jöfn 300 mm (lítið magn af 400 mm er leyfilegt) og losunarkornið er minna en 50 mm. Tengingarform tannplötunnar tekur upp eina svifhalsgróp, sem er viðbót við beygju klemmblokkarinnar, og síðan er mulningartönnplatan sett upp á festingarsæti tannplötunnar, myndað yfirborð við yfirborðstengingu, sem er hert og þrýst með há-styrk boltum. Hlutverk boltans verður að festa klemmublokk, sem kemur í veg fyrir vandamálið með því að fastur læsiboltinn brotni, tannplata dettur af eða erfitt að taka í sundur og skipta um.

product-1360-344

01/ Langtíma-nákvæmni stöðugleiki

Öflugur vélarrammi tryggir sterka stífni, kemur í veg fyrir aflögun meðan á langtíma-aðgerð stendur og viðheldur nákvæmni í mulningi.

02/ Frábær rúllaskaft gæði

Rúlluskaft er búið til úr járnblendi sem er slokknað og hert og náð mikilli yfirborðshörku og kjarnaseigju.

03/ Varanleg ytri vernd

Búnaður að utan fær-tæringarvörn, sem gerir hann hentugur fyrir utandyra og erfiðar aðstæður.

04/ Greind og nákvæm smurning

Sjálfvirkt miðstýrt smurkerfi veitir tímasetta, magnbundna smurningu á mismunandi staði, sem tryggir bestu smurningu.

05/ Einfölduð grunnhönnun

Jafn kraftdreifing og lágmarks titringur útilokar þörfina fyrir sérstaklega styrktar undirstöður, sem dregur úr byggingarkostnaði.

06/ Digital O&M Foresight

Getur samþætt greindar skynjara til að-rauntíma eftirlit með veltubili, hitastigi, titringi og öðrum lykilbreytum.

Hágæða vélræn vara, verður að hafa framúrskarandi verkfærabúnað. Til að tryggja nákvæmni þess og mæta þörfum stórra pantana. Henan Excellent Machinery Co., Ltd á 140 sett af faglegum búnaði, þar á meðal fimm-ása gantry machining-center, CNC boring and Milling Machining Center, Lóðrétt machining Center, Lóðrétt CNC Machining Center, Gantry Machining Center, Laser Cutting Machine, Laser Pipe Lace Machine Cutting Machine, CNC Lóðrétt vinnslustöð, Miðstöð osfrv. Háþróaður vinnslu- og framleiðslubúnaður, þar á meðal umhverfissprautunarherbergi og hitameðferðarbúnaður og ofurstór yfirborðshitameðferð.

Eyðingarferli vinstri og hægri hliðarplötu

Front And Rear End Cover Machining Process

Vinnsla að framan og aftan endalok

Left And Right Side Plate Machining Process

Vinstri og hægri hliðarplötuvinnsla

Teeth Ring Internal Surface Machining Process

Tannhringur Innri yfirborðsvinnsla

Tanngrunnvinnsla

Teeth Roller Hitameðferð

Sem stendur hefur EXCT að fullu staðist ISO9001-2008 alþjóðlega gæðakerfisvottun, fullkomið gæðakerfi tryggir að frá vöruþróun og hönnun, framleiðslu, innkaupum og framboði til sölu- og þjónustuferlis hafi verið skilvirkt gæðaeftirlit.

EXCT hefur strangt og hæft skoðunarteymi til að tryggja árangur gæðaeftirlits. Gæðaeftirlitsdeildin hefur strangt prófunarferli sem gengur í gegnum stig hráefnisöflunar, framleiðslu og uppsetningar til að tryggja að sérhver búnaður sem afhentur er viðskiptavinum sé hæfur.

Núverandi uppgötvun

Spennugreining

Skafthitagreining

Titringsskynjun

Hávaðaskynjun

Ultrasonic gallagreining

Hörkugreining

Húðþykktargreining

Coal Sizer Crusher okkar nær yfir meira en 20 lönd og svæði um allan heim. Þau eru aðallega notuð til að mylja hrá kol, kolagang, brúnkol, koks, gróðurmold og önnur efni og eru notuð í kolatengdum iðnaði eins og varmavirkjunum, kolanámum, kolaþvottastöðvum og svo framvegis.

Coal Sizer Crusher eru sérsniðnar fyrir hvert umsóknarefni til að veita bestu stillingar og uppfylla allar kröfur þínar.verkfræðingar.

Tæknilegar upplýsingar um Primary Coal Sizer Crusher
Fyrirmynd	2PLF800	2PLF1000	2PLF1200	2PLF1500
Þvermál tannrúllu (mm)	800	1000	1200	1400
Lengd rúllu (mm)	1500-2500	1500-3000	1500-3000	2000-3500
Hámarksfóðurstærð (mm)	800	1000	1200	1500
Úttaksstærð (mm)	Minna en eða jafnt og 300	Minna en eða jafnt og 300	Minna en eða jafnt og 300	Minna en eða jafnt og 300
Afkastageta (t/klst.)	Minna en eða jafnt og 2000	Minna en eða jafnt og 3500	Minna en eða jafnt og 6000	Minna en eða jafnt og 10000

Secondary Coal Sizer Crusher Tæknilýsing
Fyrirmynd	2PLS600	2PLS800	2PLS1000	2PLS1200
Þvermál tannrúllu (mm)	600	800	1000	1200
Lengd rúlla (mm)	1000-2500	1500-3000	2000-3500	2000-4000
Hámarksfóðurstærð (mm)	200	300	350	400
Úttaksstærð (mm)	50-80	50-100	50-120	50-140
Afkastageta (t/klst.)	250-800	500-2000	600-3000	800-4000

Athugið: Tannstillingar eru mismunandi eftir efnisgerð, inntaksstærð og losunarstærð.

Stillingarupplýsingar eru dæmigerð gildi til viðmiðunar. Vinsamlegast hafðu samband við tæknifræðinga okkar til að fá frekari aðstoð við val á búnaði.

1. Hvaða efni á að mylja:______
2. Meðhöndlunargeta:______t/klst.
3. Magnþéttleiki: ______t/m3
4. Efnið þrýstiþol:______Mpa
5. Efnið HGI (hardgrove grindability index) svið:
6. Dreifingarprósenta efnisagna?
7. Hámark. kornastærð fóðurefnis: ______mm
8. Hver er kornastærð fullunninnar vöru eftir mulning?
9. Hvaða búnaður er notaður til að fæða efnið í stærðartækið?
10. Hvaða búnaður er notaður til að losa efnið úr stærðartækinu?
11. Eins og við vitum ætti stærðarmaðurinn að mynda kerfi með öðrum búnaði, ertu með forhönnun eða handteiknaða-teikningu? Ef þú hefur, vinsamlegast sendu það til verkfræðings okkar til viðmiðunar.
